このスイッチボックスには、PLC、操作スイッチ、非常停止スイッチ、表示灯、アラームブザーの他、入出力16点など小規模システムに必要な全ての機能が入っています。
内蔵PLCは標準のラダー回路入力で動作し、ラダー回路は付属の編集ソフトですぐに作成することができます。編集ソフトはUSB接続によるモニター機能を備え、接点の状態や接点間のワイヤーの活線状態が一目でわかり、ラダー回路を初めて作成される方でも容易に回路を完成させることができます。完成した回路はそのままPLC内部に保存され、その後はパソコン接続なしで単独動作が可能です。
24V ACアダプターと外部接続用コネクタが付属します。

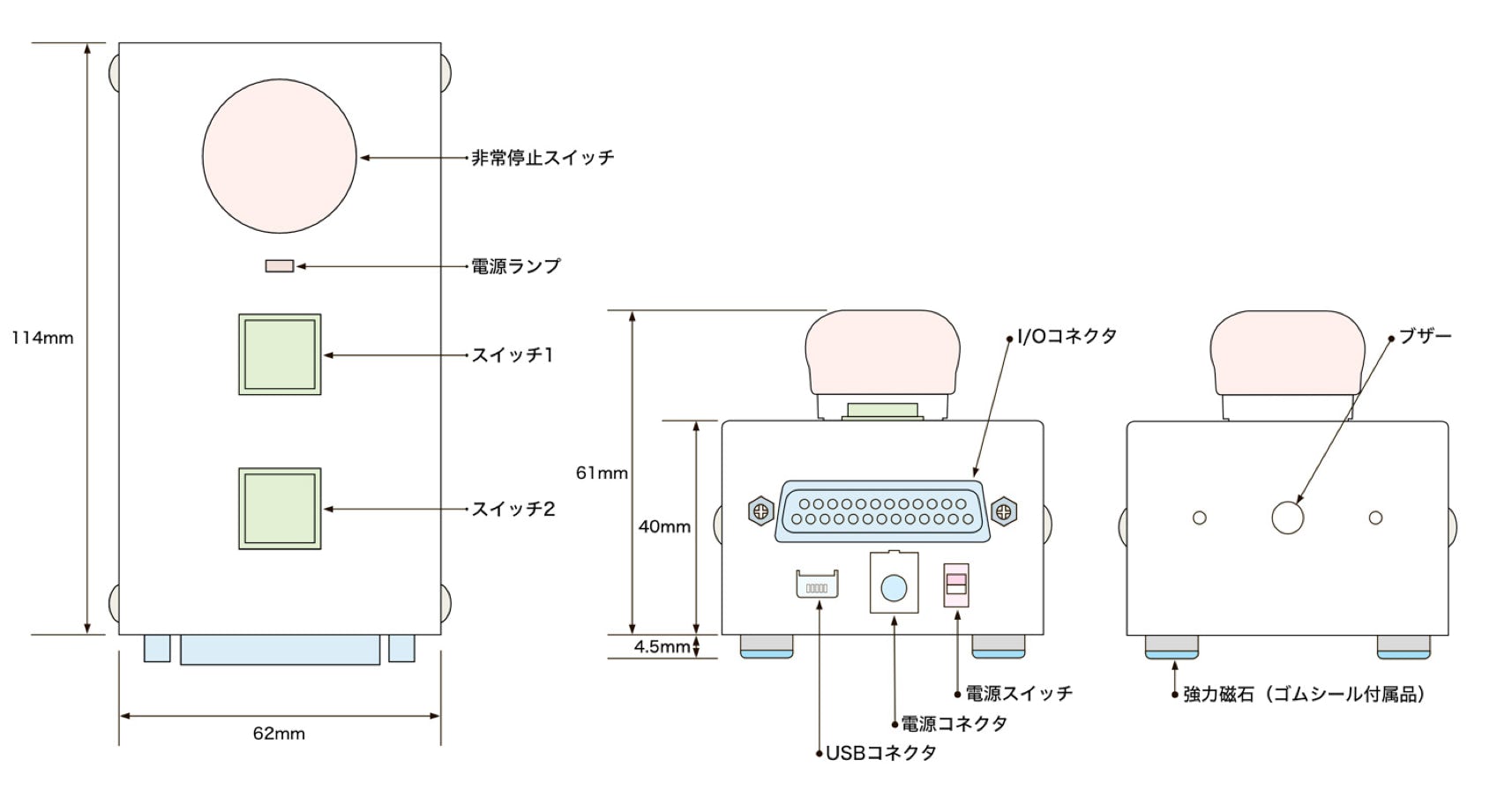

寸法と各部の名称
上面
前面
背面
※スイッチ形状は変更予定
◎生産現場の必要最小限を満足したコンパクト設計！
◎ラダー図がそのまま使えるPLC機能を内蔵！
◎デバッグ時は分かりやすいモニター機能でラダーの動きがよくわかる！
◎コネクタ接続と磁石による固定なので複数設備での利用が容易！
◎外装は頑丈なステンレス鋼板！
各部の機能
非常停止スイッチ
設定により電源OFFまたはX04入力として使うことができます。
電源ランプ
電源スイッチがONになって24V電源が供給されると点灯します。
スイッチ1
接点はX05入力として、ランプはY19出力として使用できます。
スイッチ2
接点はX06入力として、ランプはY1A出力として使用できます。
ブザー
ラダー回路で鳴らすことができ、設定可能な4種類のモールスパターンを使い分けることができます。
I/Oポート
入力ポート
8点、DC24V―NPN接続。
出力ポート
8点、DC24V、オープンドレイン最大0.5A。（条件があります、詳細は使用素子のドキュメントを参照 ください）
ラダー回路要素
入力ポート
非常停止信号X04、B接点
スイッチ2点、X05、X06
外部入力8点、X08~X1B
出力ポート
ブザー出力、B0~3
スイッチランプ、Y19，Y1A
外部出力8点、Y00~Y07 出力電流 MAX500mA (*1) (*2) (*3)
内部リレー
M0~M1023
タイマー
T0~31、0.1~999.9 秒（内部計測は 0.01秒）
カウンター
C0~C15、=、<、>演算機能あり
*1:出力回路には東芝製 TBD62084F を使用しています。
*2:付属の 24V 電源で外部機器に使える電流は MAX300mA です。
*3:本体の電源コネクタは最大2Aまで供給することができます。
ラダー命令（参考）
LD（LDN）
IOポート、内部リレー、タイマー、カウンター
AND（ANDN）
IOポート、内部リレー、タイマー、カウンター
OR（ORN）
IOポート、内部リレー、タイマー、カウンター
ST（STN）
出力ポート、内部リレー、タイマー、カウンター
ANDB
アキュムレーター
ORB
アキュムレーター
その他
アキュムレーター
回路の作成は全てラダーシンボルとワイヤーの結線で行いますのでこれらの命令を直接使うことはありません。
ラダー回路の作成
ラダー回路は Windows パソコン上のアプリケーションを使います。機能、使い方、仕様については動画を参考にしてください。
動画は現在作成中です。編集できたものから順次弊社ホームページで公開します。
※記載内容は、お断りなく変更することがありますのでご了承願います。
